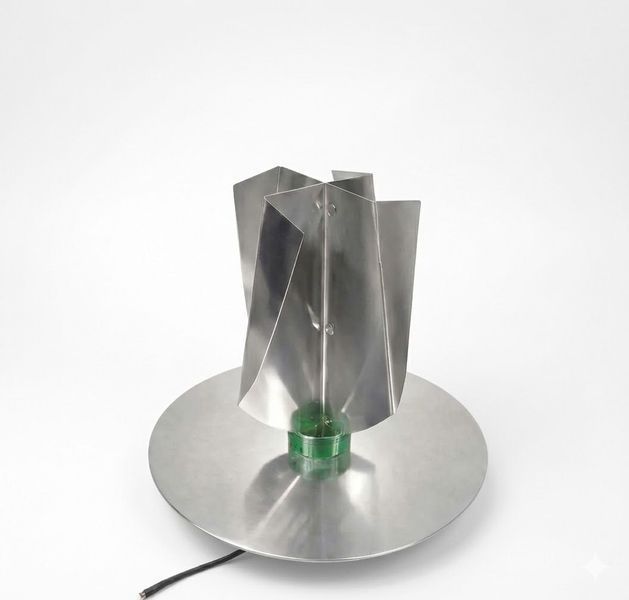

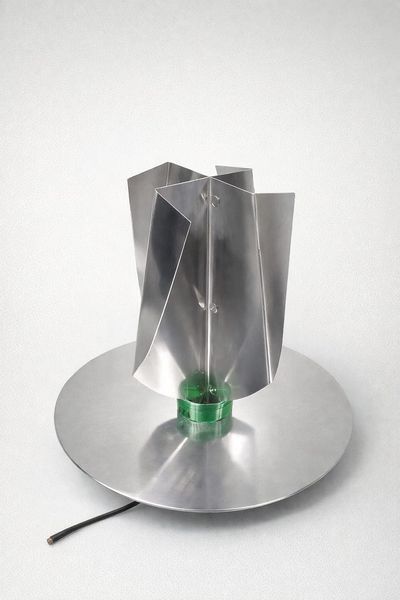

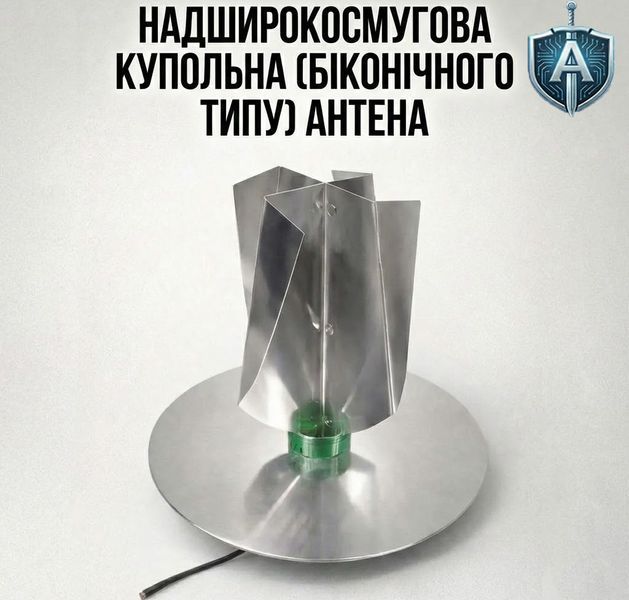

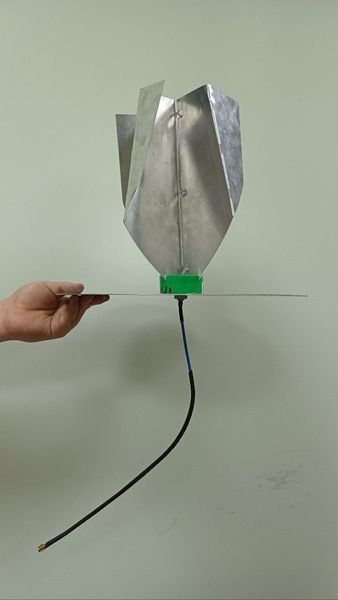

Надширокосмугова купольна антена біконічного типу для систем РЕБ
Купольна антена АН-5 біконічного типу призначена для роботи у складі сумісних радіочастотних систем. Залежно від виконання може застосовуватися в системах РЕБ, радіомоніторингу та приймальному обладнанні.
Антена має лінійну вертикальну поляризацію та номінальний опір 50 Ом. Всенаправлена діаграма спрямованості забезпечує кругове покриття 360° в азимутальній площині. Робочі частоти визначаються обраною модифікацією.
Особливості конструкції
Біконічна конструкція використовується для широкосмугової роботи в межах розрахункового діапазону антени. Купольне виконання підходить для застосувань, де потрібне покриття навколо місця встановлення без постійного спрямування антени на окремий напрямок.
У конструкції використано алюміній і нержавіючу сталь. Передбачено стаціонарний монтаж.
Основні характеристики
| Параметр | Значення |
|---|---|
| Артикул | АН-5 |
| Тип антени | Купольна, біконічного типу |
| Діаграма спрямованості | Всенаправлена за азимутом |
| Кругове покриття | 360° в азимутальній площині |
| Поляризація | Лінійна вертикальна |
| Номінальний опір | 50 Ом |
| Матеріали | Алюміній і нержавіюча сталь |
| Монтаж | Стаціонарний |
| Робочий діапазон | Відповідно до обраної модифікації |
Частотні виконання та ціни
Оберіть модифікацію відповідно до робочих частот вашого обладнання. Ціни наведено без ПДВ.
| Робочий діапазон | Ціна без ПДВ |
|---|---|
| 200–300 МГц | 4 700 грн |
| 300–500 МГц | 4 500 грн |
| 420–750 МГц | 3 500 грн |
| 700–850 МГц | 3 500 грн |
| 800–950 МГц | 3 000 грн |
| 900–1050 МГц | 2 700 грн |
Кожне виконання має власний робочий діапазон. Перелік модифікацій не означає, що одна антена забезпечує всі наведені діапазони одночасно.
Сумісність з обладнанням
Антену підбирають відповідно до частот обладнання, типу підключення та режиму роботи. Для передавального застосування необхідно узгодити допустиму вхідну потужність і характеристики КСХ обраного виконання.
Можливість підключення до SDR-приймача або аналізатора спектра залежить від робочих частот, роз’єму та параметрів з’єднувального тракту.
Що означає покриття 360°?
Кругове покриття стосується азимутальної площини — напрямків навколо антени. Воно не означає однакове випромінювання в усіх просторових напрямках. Діаграма спрямованості та узгодження можуть змінюватися залежно від частоти й умов встановлення.
Замовлення купольної антени АН-5
Щоб купити купольну біконічну антену для системи РЕБ або радіомоніторингу, оберіть потрібне частотне виконання. Зверніться до ОСА, щоб уточнити наявність, тип роз’єму, допустиму потужність, комплектацію та термін постачання.
Характеристики конкретної модифікації потрібно звіряти з її паспортом і результатами вимірювань.
